Передача теплового потока через однослойную
стенку.
Тепловая проводимость [Вт/К]
Тепловое сопротивление [К/Вт]
Способы
повышения теплового сопротивления.
- Выбор
материалов с низкой теплопроводностью
- Уменьшение
площадей стенок и увеличение их толщины.
Передача теплового потока через многослойную
стенку.
Конструктивные методы обеспечения теплового
режима.
- Перфорация
корпуса с целью обеспечения естественной конвекции.

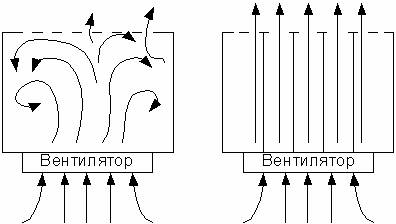

- Если
корпус герметизирован, то можно использовать вентилятор для обеспечения
принудительной конвекции.
- Применение
теплоотводящих шин. Направление воздушных потоков при помощи дефлекторов.
- Применение
корпусов наиболее простой конфигурации.
- Применение
радиаторов.
- Применение
тепловых или вихревых трубок.
- Жидкостное
охлаждение.
Для наилучшего теплообмена необходимо обеспечить:
- Наилучшую
циркуляцию воздуха наиболее нагретых элементов
- Разделение
сильно нагретых и слабо нагретых элементов тепловым экраном
- Деление
охлаждающего воздуха на несколько потоков.
Более чувствительные к температуре устройства
надо размещать в начале охлаждающего потока. Между источниками тепла и
теплоотводящими поверхностями должен быть обеспечен наилучший контакт. В роли
дефлекторов можно использовать сами элементы.
Тепловое моделирование конструкций РЭС с
принудительным воздушным охлаждением>
