<Конструктивные способы защиты ЭПиУ от механических

Влияние способов крепления печатных плат

Эффективность повышения жесткости данным способом можно увидеть на примере квадратных плат. Как видно из приведенного ниже рисунка (рис.24) замена  свободно-опертого края на жесткое защемление увеличивает собственную частоту вибрации в 1,8 раза.

  Увеличение точек крепления (рис.23) с четырех до пяти повышает собственную частоту вибрации в 3,76 раза. На собственную частоту вибрации влияет не только количество точек крепления, но и место расположения точек крепежа.

 Влияние площади и толщины печатной платы.

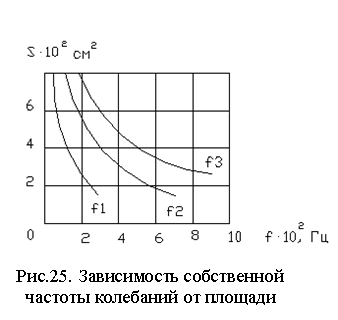

На рис. 25. представлены графики, показывающие зависимость частоты собственных колебаний различных плат от их площади. Из графиков видно, что при уменьшении площади платы с 500 кв.см до 200 кв.см частота первого тона увеличивается со 100 Гц до 250 Гц. Это изменение вызвано увеличением жесткости платы. Следовательно, уменьшая площадь печатной платы, можно сместить спектр собственных частот в более высокую область.

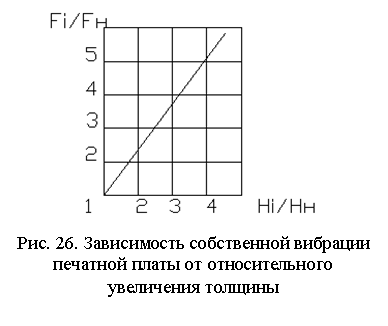

При увеличении толщины платы собственная частота вибрации возрастает, так как повышается цилиндрическая жесткость платы. Однако при этом увеличивается масса самой платы. Повышение толщины платы в четыре раза увеличивает массу ячейки в три раза. Следует помнить, что при увеличении толщины пластины масса возрастает линейно, а цилиндрическая жесткость – пропорционально h³ (рис.27). Поэтому толщину печатных плат рекомендуется выбирать не более 3 мм.
